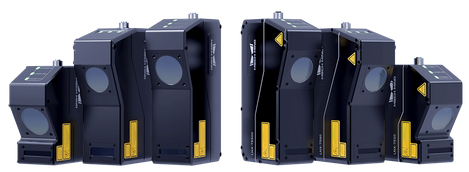

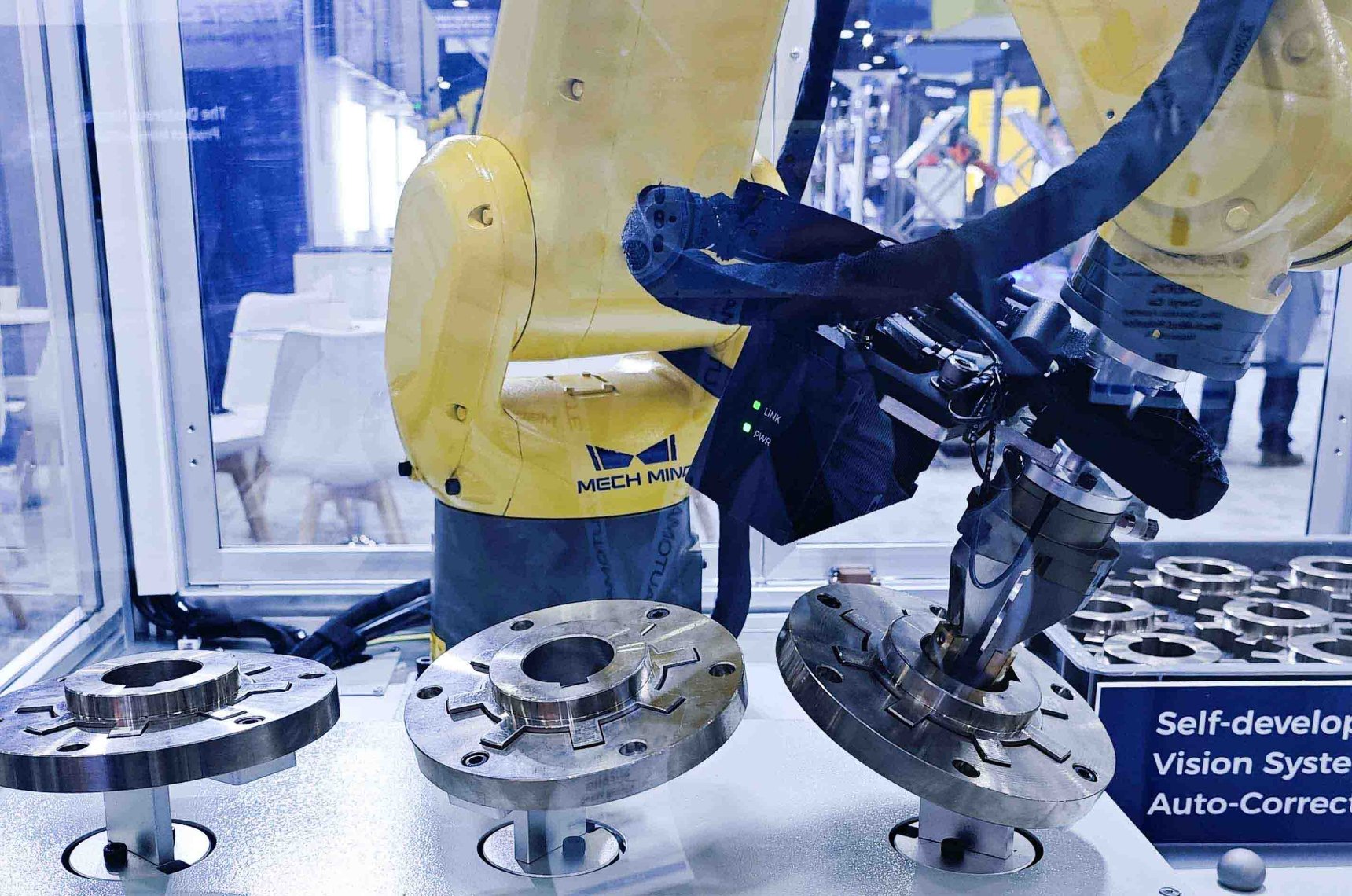

En el ámbito de la metrología industrial, los perfilómetros láser son herramientas fundamentales para obtener mediciones tridimensionales precisas de superficies. Uno de los dispositivos más avanzados en esta categoría es el perfilómetro láser de la marca Mech-Mind, que combina principios ópticos con procesamiento digital para generar perfiles 3D detallados.
El principio básico detrás de un perfilómetro láser 3D es la triangulación óptica. El dispositivo proyecta una línea láser sobre la superficie del objeto a medir. Esta línea se deforma al seguir los contornos del objeto. Una cámara, situada en un ángulo fijo respecto al láser, capta esta deformación.
A partir de la posición aparente de la línea en la imagen capturada, y conociendo la geometría del sistema (ángulo entre láser y cámara, distancia focal, etc.), se puede calcular la altura de cada punto de la línea proyectada. Este proceso se repite mientras el objeto o el sensor se desplaza, generando un perfil tridimensional completo.
Componentes esenciales de un perfilómetro láser
- Emisor láser: proyecta una línea coherente y estrecha sobre la superficie.
- Sensor de imagen (cámara): registra la posición de la línea láser deformada.
- Óptica de precisión: asegura una proyección y captura nítidas.
- Procesador o controlador: interpreta los datos de imagen y reconstruye el perfil 3D.
- Software de visualización y análisis: permite ver los resultados, calibrar el sistema y exportar datos.
El proceso de construcción de una nube de puntos comienza cuando el perfilómetro láser proyecta una línea sobre la superficie del objeto, esta línea se deforma siguiendo los contornos del objeto y es capturada por una cámara que registra su posición desde un ángulo específico, luego el sistema analiza esa imagen y calcula la altura de cada punto de la línea mediante triangulación, a continuación el objeto o el sensor se desplaza para escanear nuevas secciones de la superficie, y finalmente todos los perfiles individuales obtenidos se ensamblan para formar una nube de puntos tridimensional que representa con precisión la geometría del objeto.
Este tipo de productos dotan al sistema de:
- Alta resolución: permite detectar detalles muy pequeños, como arañazos o bordes.
- Velocidad: puede capturar miles de perfiles por segundo, útil en líneas de producción.
- No contacto: ideal para superficies delicadas o calientes.
- Versatilidad: funciona con distintos materiales y acabados, incluso reflectantes u oscuros.

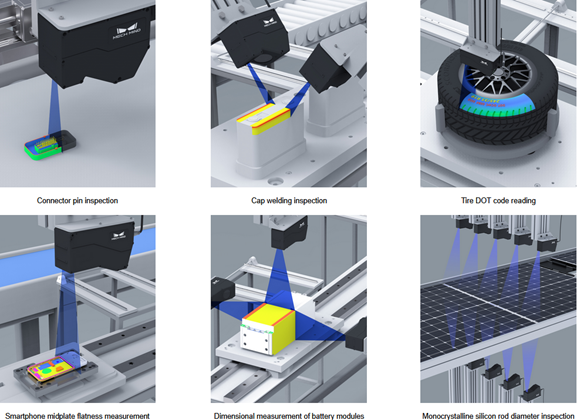

El uso de un perfilómetro láser requiere una correcta calibración geométrica y alineación óptica, sincronizando la obtención de datos con la velocidad de paso del objeto, así mismo la colocación de varias unidades permite construir todo el perfil del objeto.
Si te interesa profundizar en el funcionamiento de los perfilómetros láser o estás considerando su aplicación en un entorno específico, no dudes en ponerte en contacto con nosotros, estaremos encantados de ayudarte a resolver cualquier duda o ampliar la información presentada en este artículo.
