La actualización de la Instrucción Técnica Complementaria (ITC) de ascensores supone un paso importante en la mejora de la seguridad en la interacción usuario–equipo. Uno de los focos principales de esta revisión es el comportamiento de las puertas y, en particular, la capacidad del sistema para detectar personas u obstáculos durante las maniobras de cierre.
Este cambio normativo llega en un contexto especialmente relevante en España, donde existe una alta necesidad de modernización del parque de ascensores. Una gran parte de las instalaciones actuales tienen años de servicio y no incorporan tecnologías de detección avanzadas, lo que hace imprescindible su actualización para cumplir con los nuevos requisitos de seguridad.
En este escenario, las cortinas fotoeléctricas se confirman como la solución más eficaz para garantizar una detección continua y fiable en el acceso a cabina.
Seguridad en accesos: un punto clave en la modernización
El acceso al ascensor es una zona crítica, ya que concentra el mayor número de interacciones entre el usuario y el sistema. Durante el cierre de puertas pueden producirse:
- Atrapamientos
- Golpes por cierre tardío
- Reaperturas incompletas
- Fallos de detección en objetos pequeños o movimientos rápidos
La nueva ITC refuerza la exigencia de prevenir estas situaciones mediante sistemas de detección activos, especialmente en instalaciones existentes que deben adaptarse a los nuevos criterios.
La modernización del parque de ascensores en España hace que este tipo de soluciones no sea recomendable, sino cada vez más necesario para garantizar la seguridad y el cumplimiento normativo.
Cortinas fotoeléctricas: detección continua y fiable
Las cortinas fotoeléctricas permiten crear una malla de haces infrarrojos a lo largo de toda la altura del vano de la puerta, lo que garantiza una vigilancia constante del área de paso.
Sus principales características son:
- Cobertura completa del acceso, eliminando zonas sin protección
- Detección inmediata de interrupciones, incluso en objetos pequeños
- Alta resolución, adaptada a entornos con tráfico continuo
- Funcionamiento sin contacto, evitando desgaste mecánico
Este tipo de tecnología mejora significativamente la capacidad de respuesta del sistema de puertas, reduciendo riesgos y optimizando la experiencia del usuario.
Requisitos según la normativa EN 81-20
La norma EN 81-20, que regula los requisitos de seguridad para la construcción e instalación de ascensores, establece criterios claros en relación con la protección del usuario en accesos.
En lo relativo a los sistemas de detección en puertas, los aspectos clave son:
> Protección eficaz frente al cierre
El sistema debe evitar el contacto peligroso durante el cierre de las puertas, asegurando la detección de personas u obstáculos en el área de paso.

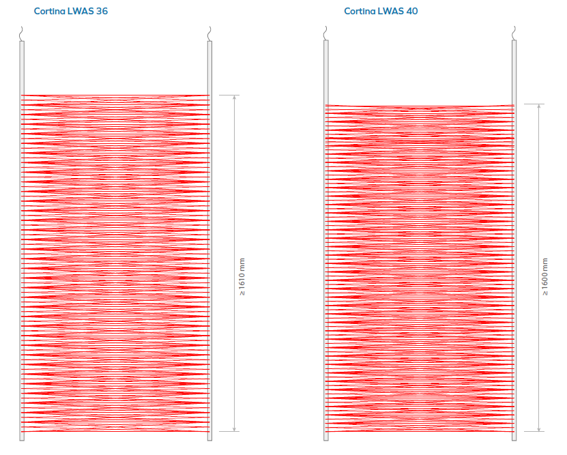

> Dispositivo de detección a lo largo del vano
Se requiere que la protección cubra una parte significativa de la altura de la puerta, lo que favorece el uso de dispositivos de detección tipo cortina frente a soluciones puntuales.
1) Debe cubrir la apertura desde al menos 25 mm y hasta 1600 mm sobre la pisadera de cabina;
2) Debe ser capaz de detectar objetos de al menos 50 mm de diámetro
> Activación de reapertura automática
Ante la detección de un obstáculo, el sistema debe provocar la reapertura de la puerta de forma automática, reduciendo el riesgo de atrapamiento.
> Funcionamiento fiable y repetitivo
Los dispositivos deben garantizar un comportamiento consistente en todas las condiciones de uso, evitando fallos o detecciones erróneas.
Estos requisitos implican un nivel elevado de fiabilidad en los sistemas de detección, alineado con el objetivo de mejorar la seguridad en el uso cotidiano del ascensor.
Beneficios para fabricantes, modernizadores y mantenimiento
La incorporación de cortinas fotoeléctricas en el contexto de la nueva ITC aporta ventajas claras:
> Para fabricantes e integradores:
- Adaptación a los nuevos requisitos normativos
- Mejora de la seguridad del sistema desde el diseño
- Solución estandarizable en nuevos equipos
> Para proyectos de modernización:
- Actualización efectiva de equipos antiguos
- Mejora inmediata de la seguridad sin grandes modificaciones estructurales
- Cumplimiento de normativa en instalaciones existentes
> Para mantenimiento:
- Sistemas con menor desgaste al ser sin contacto
- Mayor estabilidad en funcionamiento
- Reducción de incidencias relacionadas con puertas
> Para usuarios:
- Mayor seguridad en el día a día
- Reducción de golpes y atrapamientos
- Uso más cómodo y fiable
La nueva ITC Ascensores refuerza la necesidad de mejorar la seguridad en accesos, especialmente en un contexto como el español, donde la modernización del parque instalado es una prioridad.
En este escenario, las cortinas fotoeléctricas se posicionan como una solución técnica clave para cumplir con los requisitos de la EN 81-20, al ofrecer una detección continua, fiable y adaptada a las exigencias actuales.
En Contaval te ayudamos a definir la solución de detección más adecuada para cada instalación. Con nuestras cortinas y kits de montaje Lendher proporcionamos una solución robusta y fiable adaptada a la norma y lista para el mercado del ascensor.
